HDDの差し込み口が欠けた時に復旧するには?

デスクトップパソコンやノートパソコン、外付けHDDケース、RAID、NAS、サーバ、レコーダー
といったコンピューター装置で使用されている大容量データ記憶装置の
「ハードディスクドライブ」(hard disk drive)を、マザーボードなどの基板に接続する際に、
接続部の一部が欠けて差し込みできない場合は、どうすれば復旧できる?という疑問について。

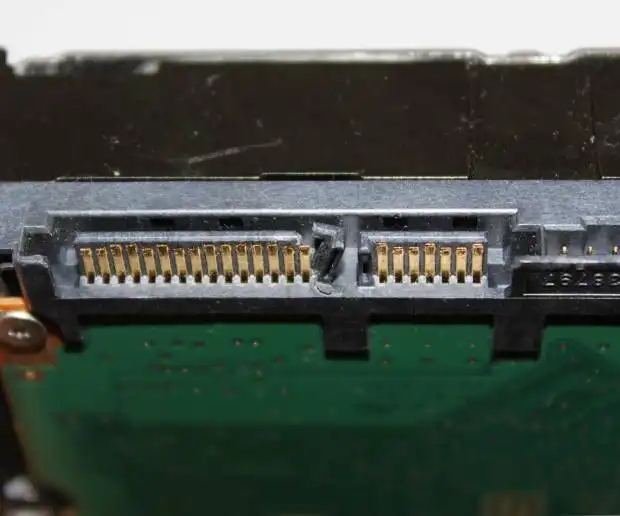

ハードディスクの差込口

まず、インターフェースの金属部分ではなく、プラスチックの部分が少し折れているだけ、
ということがあります。

たとえばSATA方式のHDDにあるL型の接続部は、稀に折れてしまい、
外側に向かって折れているために、基板(コントローラ)への接続の際に
引っかかって差し込みができないことがあります。

デスクトップパソコンの電源ユニットの電源ケーブルやSATA/IDEケーブルのコネクタ、

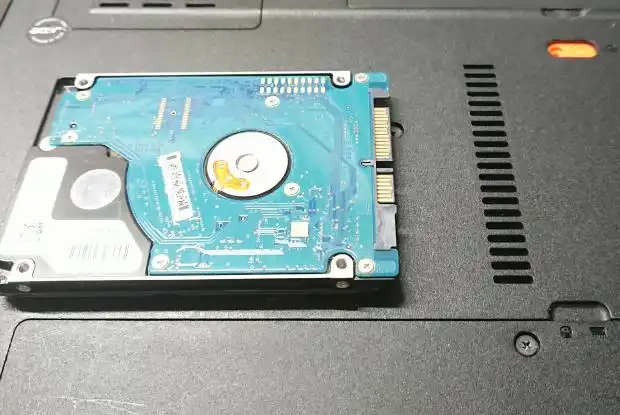

またノートパソコンの裏側などにあります蓋の内部にある、HDDを入れる差込口は、
接続の際に指で少し折れ曲がっている箇所を整えるだけでもすぐに当てはまりやすいです。

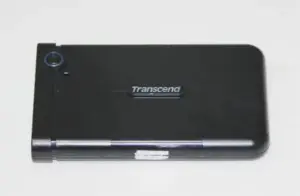

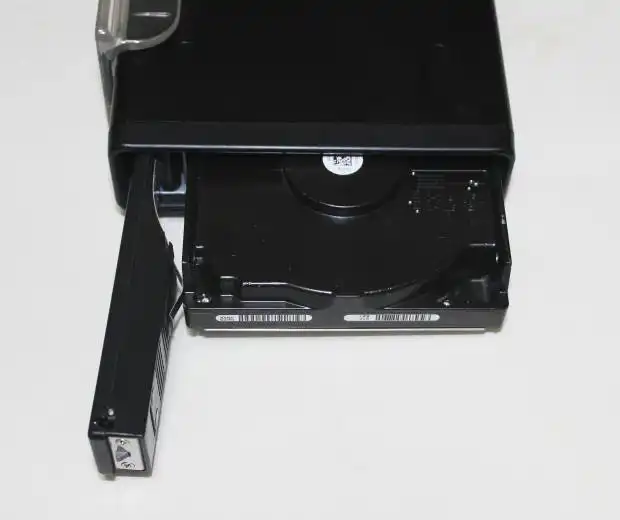

ですが、外付けHDDケースやRAIDケース、LinkStationやTeraStationといったNASのように、
HDDをドライブベイの奥に配置されているコントローラーボードのインターフェースに
差し込みするタイプの機器は、折れたプラスチックの部分が斜めに引っかかって、
なかなかうまくコネクタに接続できないこともあります。

その際には、決してピンを傷つけないように、慎重に接着剤か接着テープで、
ピンに決して付着しないようにしてプラスチックを元の形に接続して丁寧に差し込み直します。

通電のないプラスチック部分が破損しただけでしたら、接続によるデータの読み込み自体には
影響はないので、完全に折れ曲がって取れてしまっても、HDDを使い続けることはできます。

ですが、その分ピンに傷がつきやすくなるため、何度も取り外しをするHDDの場合は、
念のためすぐに、必要なデータのバックアップを一通り行っておかれる方が安全です。




基板の破損

もしインターフェースの通電する金属部分までが欠けたり折れてしまい、
接続ができなくなってデータも読み込まなくなった場合は、
IDEの古いハードディスクでしたら、ケースの外側に付いた基板(コントローラ)を
まったく同じ型番で同じ形状のHDDのものと交換することで、読み込めることがあります。

ハードディスクの基板自体は、プラスドライバー、またはトルクスドライバーで
プラスネジ、または六角星型の固定ネジを回して簡単に取り外すことができます。

コントローラの取り換えは、同じ規格の製品で、形状も同じでなければうまくいかないため、
中古のPC店やジャンクショップで同じHDDの製品を探してみる必要があります。

WindowsのエクスプローラーやmacOSのFinderなどで認識ができましたら、
必要なファイルをバックアップする形で復旧します。

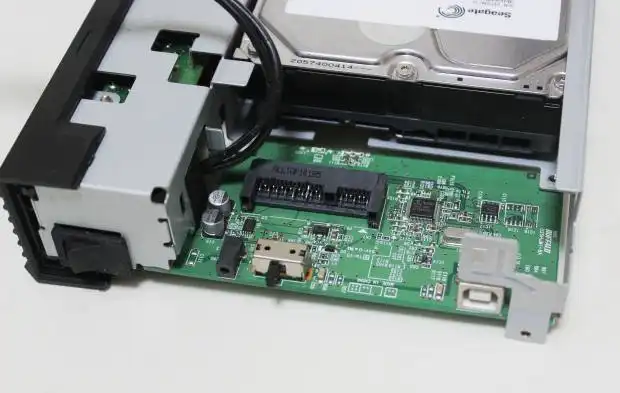

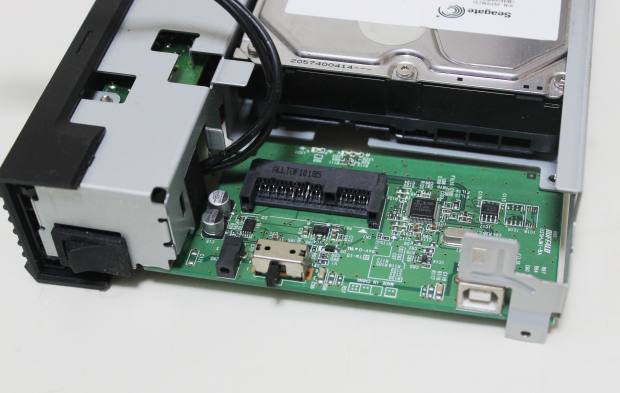

HDDの接続部

ですが、最近のハードディスクドライブは、製品の一台一台に認証番号が設定されていて
全く同じ形状のものに換装しても読み込みができないこともあります。

また、IDEハードディスクのピンの一本が折れてしまうと、やはり開けなくなります。

特にSATA方式のHDDは、もしコントローラが物理的に破損して開かなくなったら、
一般個人では読み込み直すのが難しくなります。

その際には、やはり物理障害からのサルベージに対応されたプロのデータ復旧サービスに
問い合わせて、損傷したHDDを提出して診断してもらわれることを推奨します。
